电池叠片外观缺陷检测设备

关键字:

视觉检查

所属分类:

外观缺陷检测设备

产品描述 产品视频

1、工作机制

设备使用了四个相机,第一个相机用于检测电池包正面极耳宽度和高度(左极耳宽度、右极耳宽度、左极耳高度、右极耳高度),第二个相机用于检测电池包正面隔膜宽度、端胶有无、夹伤检测,第三个相机用于检测电池正面包抽芯、拉丝,第四个相机用于检测电池包反面长胶宽度及其是否歪斜、端胶有无、夹伤。

2、应用范围

电池叠片外观检测机专门应用于电池叠片后电池包的尺寸及外观缺陷检测。

3、检测项目

① 隔膜起皱;

② 长胶起皱、长胶歪斜、长胶未贴上;

③ 端胶未贴上;

④ 叠片不齐:极片不齐(上下不齐/左右不齐)、隔膜不齐;

⑤ 卷芯夹伤、压伤;

⑥ 抽芯;

⑦ 极片极耳端外观不良;

⑧ 隔膜内折;

⑨ 折极耳。

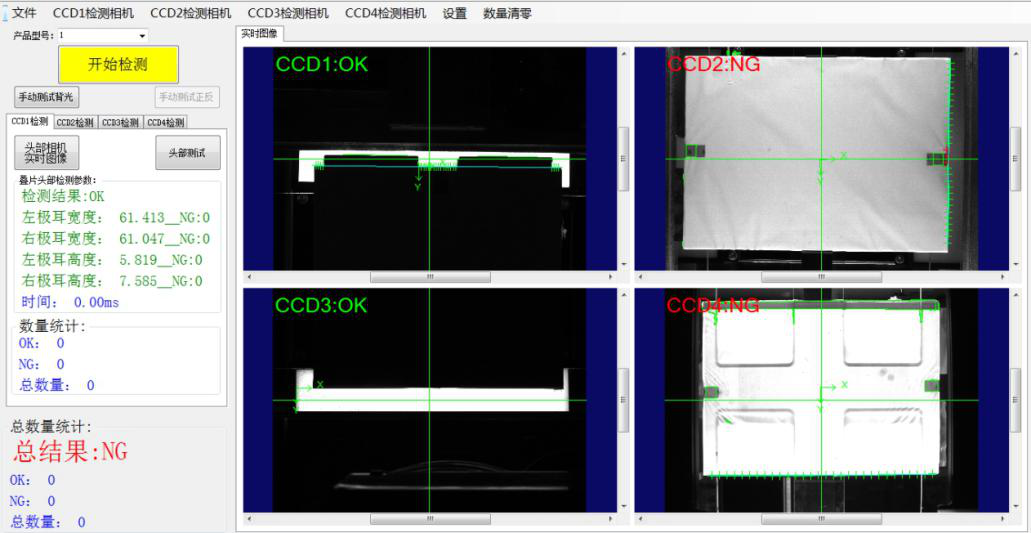

4、软件运行界面

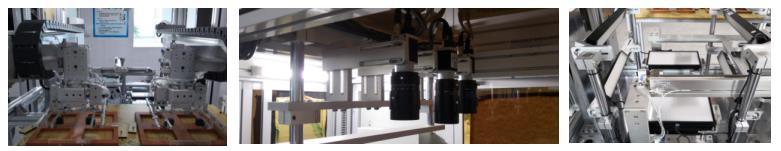

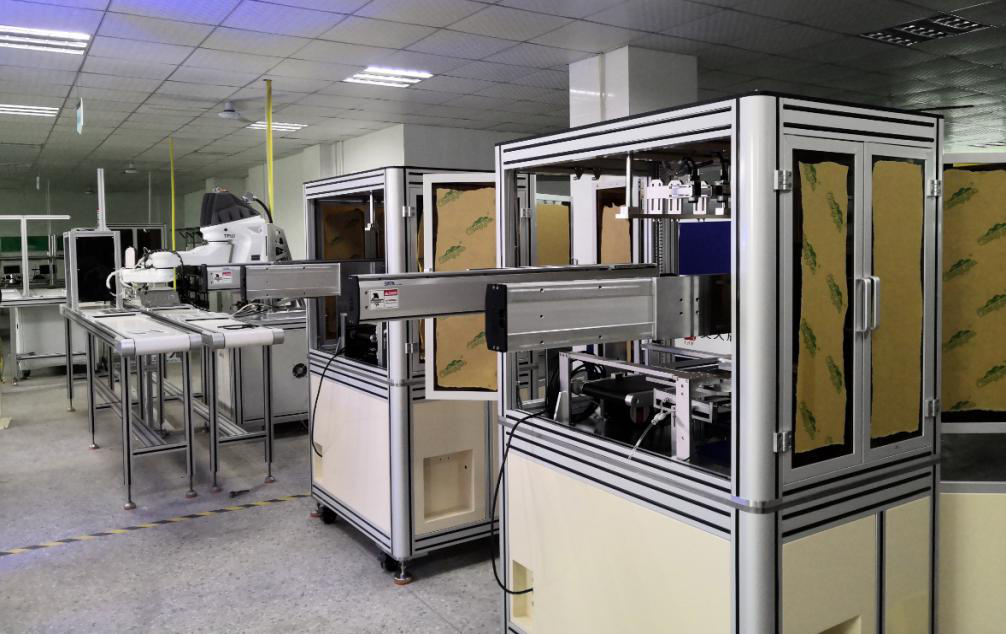

5、现场安装图片

关于电池叠片外观检测机具体的产品详情、参数配置、设备定制流程等信息,可来电咨询昊天宸技术工程师,咨询电话:15976884184
