电池极片对齐度检测设备
浏览量:
1000

电池极片对齐度检测设备

零售价
0.0
市场价
0.0
产品编号
数量
-
+
库存:
0
1
产品描述
参数
产品视频

1、设备简述

电池极片对齐度检测机是利用光纤感应到极片涂布边缘产生信号,触发工业CCD相机拍照高速运动的涂布极片中间留白部分,再由工业用计算机搭配公司研发团队所开发的软件系统对拍照图片进行尺寸的测量、数据的判别,进行低成本、高效能的自动化检测作业。

2、工作机制

本系统是针对检测新能源电池极片对齐度专属研发,4套相机同时抓取涂层边缘并拟合成两条线,上下各2组相机通过视觉标定统一上下相机坐标系,确定上下相机位置基准线,测量拟合线到基准线的距离,检测电池极片头尾对齐度,设定一个标准检测范围值,在范围内OK,三色灯亮绿灯,超出范围NG,报警输出,记录不良品位置。

3、检测项目

电池极片留白尺寸、涂宽尺寸、上下涂布是否对齐。

4、产品优势

① 可兼容间歇涂布和连续涂布、单面涂布、双面涂布。

② 可与涂布机对接增加自动纠偏,形成自动调节闭环功能。

③ 简单人性化的操作界面、傻瓜化不需要专业的技术人员,普通员工即可完成操作。

④ 取代传统人工检测方式,达到在线全程检测监视生产要求。

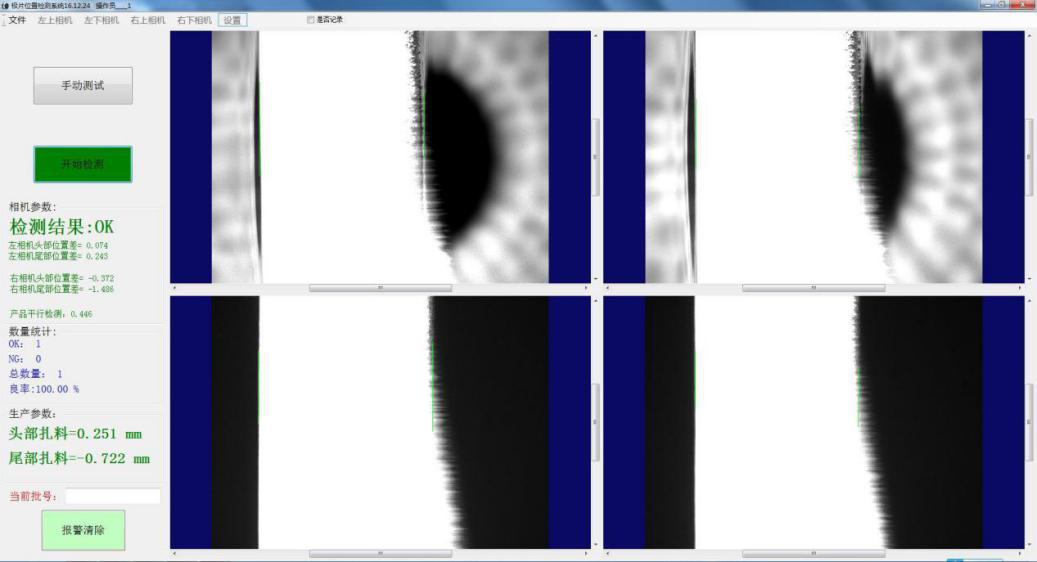

5、软件运行界面

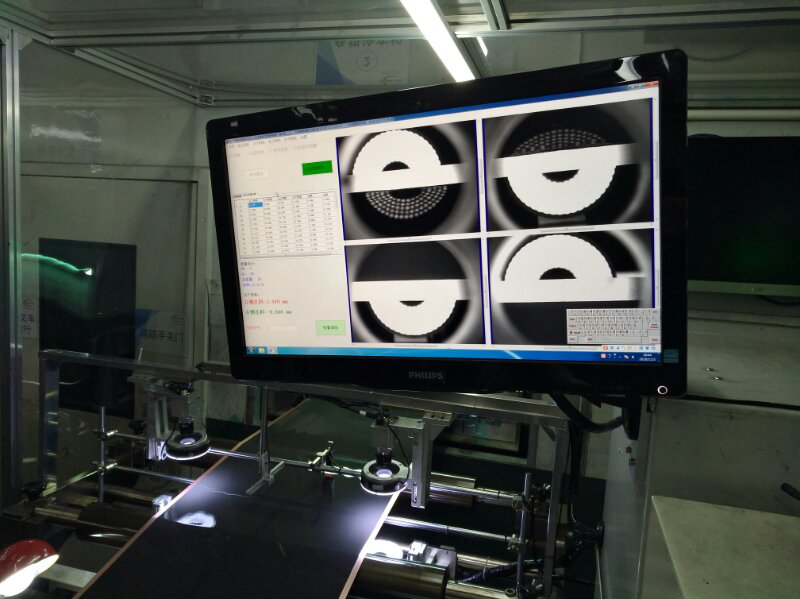

6、现场图片

关于电池极片对齐度检测机具体的产品详情、参数配置、设备定制流程等信息,可来电咨询昊天宸技术工程师,咨询电话:15976884184
