PCB线路板外观检测应用案例

项目背景

随着电子科学技术的进步和电子制造业的发展，电子产品趋于更轻、更小、更薄化。作为电子产品的重要精密部件，PCB线路板的质量直接影响到产品的性能。为了保证电子产品的质量，PCB线路板缺陷检测成为电子行业中非常关键的一环。

项目需求

传统的PCB线路板外观检测方法，是使用放大镜或校准的显微镜，利用操作人员视觉检查来确定电路板合不合格，并确定什么时候需进行校正操作。它的缺点是人的主观误差、检测时间长、检测速度慢、长期成本高、数据收集困难等。

如今PCB的产量增加，线路密度不断提高，要求规格也愈趋严苛，传统目视加上放大镜倍目镜已不足以过滤所有的缺陷，无法满足现代生产需要，因此必须运用机器视觉检测技术。

昊天宸解决方案——PCB线路板外观检测

（1）检测项目

包括PCB、BGA封装、管脚和贴片检测，以及焊点、方向错误等完整性检测。

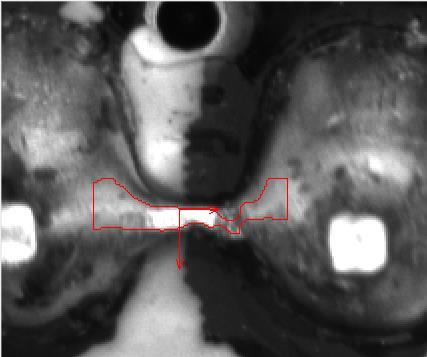

（2）PCB划伤、焊锡相连缺陷检测案例

（3）检测优势

1. 不受人为因素影响，检测结果具有稳定性、正确性、一致性。
2. 代替人手检测，能节省绝大部分人工成本。
3. 操作简单，傻瓜化不需要专业的技术人员，普通员工即可完成操作。
4. 高速检测，全自动智能检测、识别及剔除。
5. 存储各种型号产品检测工艺参数，日后使用只需要调出即可。

总结

机器视觉检测技术是建立在图像处理算法的基础上，通过数字图像处理与模式识别的方法来实现，与传统的人工检测技术相比，提高了PCB线路板外观检测的效率和准确度，实现企业产能增长。

关于此检测设备具体的产品详情、参数配置、设备定制流程等信息，可来电咨询昊天宸技术工程师，咨询电话：15976884184
