PCB焊盘外观检测应用案例

PCB焊盘外观检测应用案例

2021-05-08 10:09

项目背景

随着电子科学技术的进步和电子制造业的发展,电子产品趋于更轻、更小、更薄化。作为电子产品的重要精密部件,PCB线路板的质量直接影响到产品的性能。为了保证电子产品的质量,PCB线路板缺陷检测成为电子行业中非常关键的一环。

项目需求

传统的PCB线路板外观检测方法,是使用放大镜或校准的显微镜,利用操作人员视觉检查来确定电路板合不合格,并确定什么时候需进行校正操作。它的缺点是人的主观误差、检测时间长、检测速度慢、长期成本高、数据收集困难等。

如今PCB的产量增加,线路密度不断提高,要求规格也愈趋严苛,传统目视加上放大镜显微镜已不足以过滤所有的缺陷,无法满足现代生产需要,因此必须运用机器视觉检测技术。

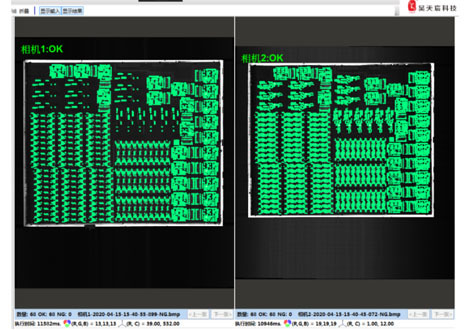

昊天宸解决方案——PCB焊盘外观检测

(1)案例简述

在PCB生产工艺中,显影线后会出现焊盘盖油的现象,在此工位及时地检测发现问题,可减少后面的一系列工序,节省成本。



(2)检测要求

  1. 压伤:焊盘≧0.5*0.5mm
  2. 焊盘是否盖油,面积≧0.5*0.5mm
  3. 焊盘数量:与标准特征图进行比对;
  4. 检测速度:8s/pcs
  5. 检测精度:±0.15mm
  6. 检测兼容产品尺寸:400mmx400mm~720mmx620mm
  7. 检测兼容产品颜色:绿色、黑色、白色、黄色、蓝色、红色

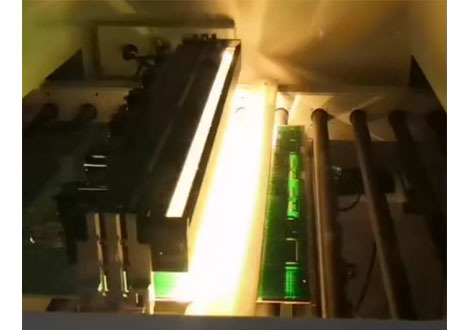

(3)设备相关参数

  1. 设备尺寸:1600mmx1000mmx1900mm
  2. 额定电压:220V/50HZ
  3. 最大功率:1.5 KW



总结:

机器视觉检测技术是建立在图像处理算法的基础上,通过数字图像处理与模式识别的方法来实现,与传统的人工检测技术相比,提高了PCB焊盘外观检测的效率和准确度。

关于此检测设备具体的产品详情、参数配置、设备定制流程等信息,可来电咨询昊天宸技术工程师,咨询电话:15976884184
