昊天宸科技 | 机器视觉检测技术在外观缺陷检测方面的应用
2021-05-06 16:00
在产品生产制造的过程中,外观缺陷通常是难以避免的。外观缺陷不仅影响美观,还可能影响工件和最终产品的使用性能。因此,严格把关外观缺陷检测环节是每个生产企业必须重视的。
随着技术的发展,机器视觉检测技术被广泛应用到生产制造的各个环节,外观缺陷检测也不例外。接下来,昊天宸小编为大家介绍机器视觉外观缺陷检测的原理,以及它在各个行业领域的一些常见应用。
机器视觉外观缺陷检测原理
机器视觉检测产品的外观缺陷,利用了光学原理。当光线照射到产品表面时,各种缺陷缺陷会受到周围环境的反射和折射产生不同的结果。例如,当均匀的光垂直入射到产品表面时,如果产品表面没有缺陷,则发射方向不会改变,检测到的光是均匀的。当产品表面出现缺陷时,所发出的光会发生变化,所检测到的图像也会随之变化。
由于缺陷的存在,缺陷周围会发生应力集中和变形,所以在图像中容易观察到。如果遇到透明缺陷(如裂纹、气泡等),光会在缺陷处发生折射,光的强度会大于周围的光,因此在相机目标表面检测到的光会相应增强。如果遇到光吸收型杂质,比如砂粒,那么这个缺陷位置的光会变弱。
总而言之,通过分析摄像机采集到的图像信号的强度和特征,就可以得到相应的缺陷信息。
机器视觉检测技术在外观缺陷检测方面的常见应用
在很多行业的外观缺陷检测环节,我们都能发现机器视觉检测技术在发挥重要的作用,例如:
1、新能源电池的外观缺陷检测,比如极片有无毛刺,极片、叠片、封装包是否存在起皱、压伤夹伤、划痕、凹凸等不良缺陷。
2、PCB电路板上的划痕、露铜、脏污、染色不良等缺陷。
3、半导体芯片表面的瑕疵,如划痕、印字倾斜、异物污染、漏芯、封装表面气泡空洞等。
4、五金配件领域,检测螺丝钉、轴承、弹簧等部件是否存在凹坑划伤、字符缺失、缺损、弯曲、脏污、划伤等外观缺陷。
5、检测LCD屏幕表面的缺陷,例如缺损,瑕疵和划痕等。
6、检测印刷品的污点和色差等缺陷。
7、食品包装上的污点、划痕、边缘缺失、裂纹、颜色区分、线状异色、印刷缺损、色差等。
8、电子设备表面的字符识别和字符缺陷检测。
9、造纸行业造纸过程中的缺陷,例如污渍、色斑和杂质的检测。
昊天宸自动光学检测机

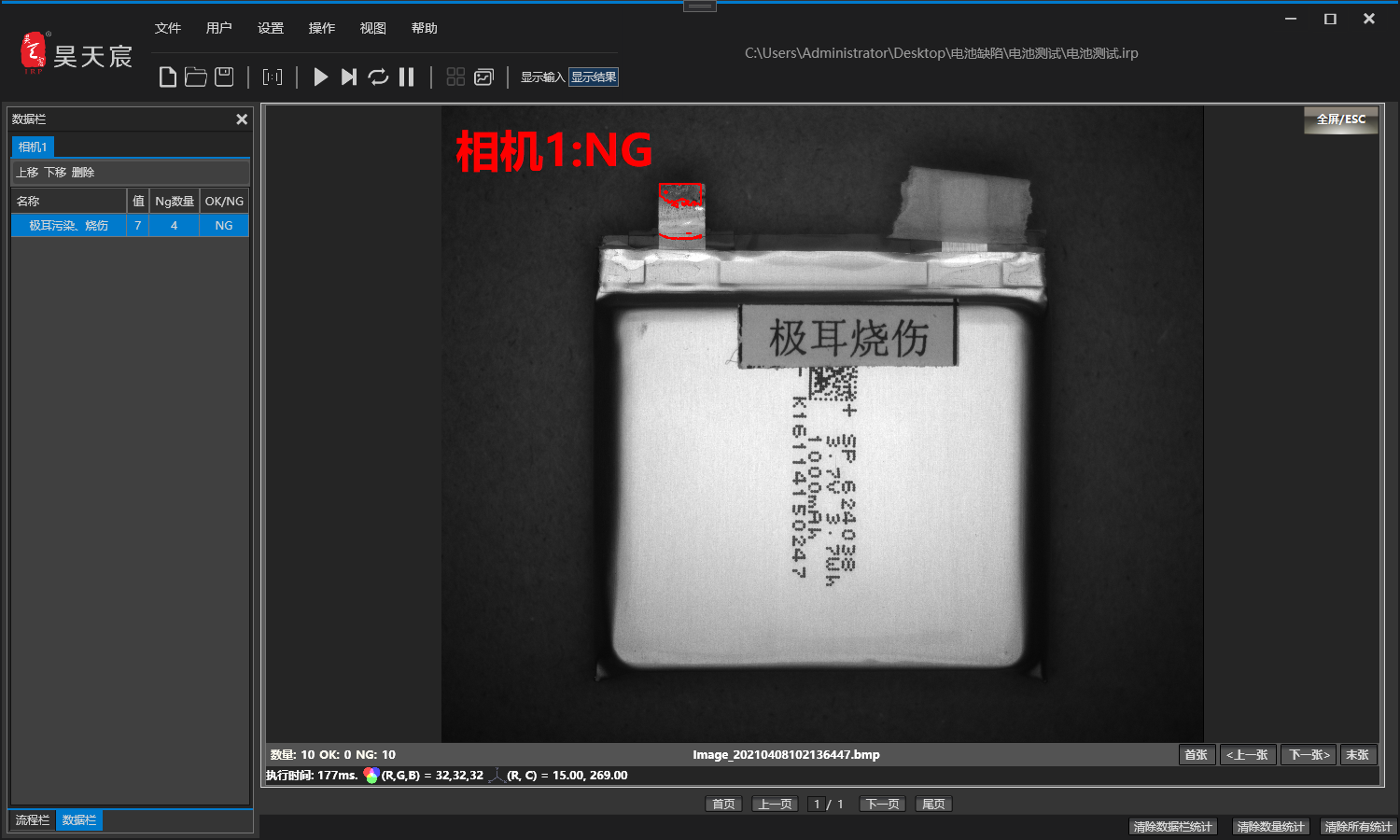

昊天宸自动光学检测机是利用光电视觉技术代替人眼视觉检测,通过振动盘全自动上料到圆形旋转光学玻璃检测平台,通过校正装置校正产品,利用光纤触发,工业CCD相机高速拍照运动产品,再由工业用计算机搭配公司研发团队所开发的检测软件系统对拍照图片进行高速度、高精度、高稳定性的实时检测、分析、计算,判断样件是否合格,然后将结果输出、统计,发现不良品进行自动剔除。
该设备可对电子元器件、粉末冶金零件、塑料注塑件、汽车零配件、精密齿轮、密封橡胶圈、精密五金件、精密冲压件等产品的外观缺陷进行高速、高效、精准检测,检测速度达到500 ~1000支/每分钟,帮助工厂提高产品质量,提升生产效率,减少人工成本。
