PCB线路板行业应用及解决方案

2020-05-23 10:47

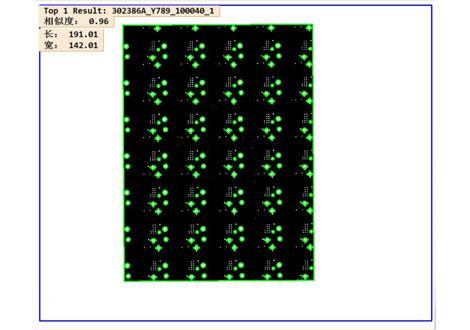

1.1 PCB识别分类检测

(1)系统概述
       本系统是专门针对PCB行业生产厂家开发,现在很多PCB打样厂商及中小批量生产商,每天样板/小批量生产款数达到了5000~10000款/天,每款PCB都是代表不同的客户,目前通过人工去识别板子上面的编号很难,因印刷的字体比较小很容易识别错误造成混料,造成大量人力损失及客户的投诉。
(2)检测要求
A、根据产品的外形及尺寸、内孔与加载到系统中产品的标准外形图进行匹配;
B、匹配成功分数最高的则与客户打印机对接通讯;
C、软件系统根据识别产品的编号,发送给打印机打印编号标签;
D、检测产品尺寸:30mmx30mm~250mmx250mm;
E、此系统通过视觉识别产品与加载产品黑白特征图中编号一一对应,防止混料。

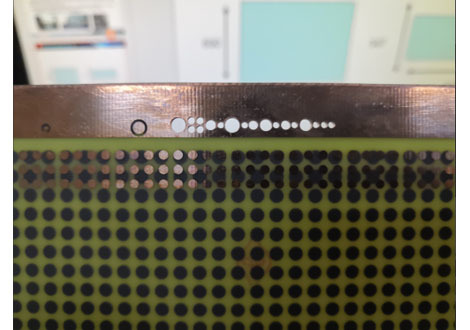

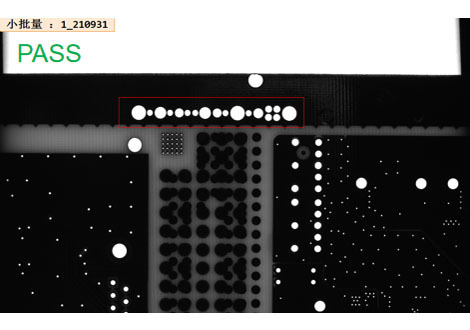

1.2 PCB钻孔解码检测

(1)检测要求:
◆固定区域有钻孔记号;
◆钻孔记号根据编码规则进行解码;
◆产品尺寸要求:长边:610 ~630;

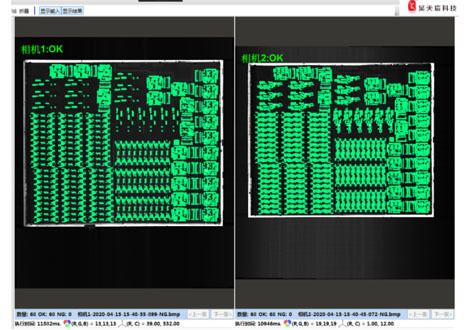

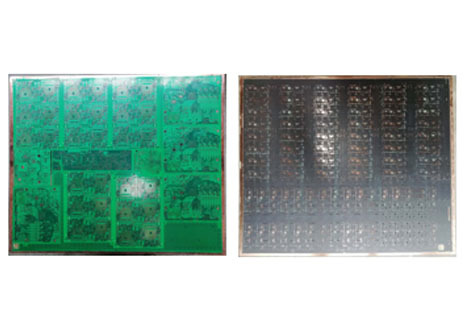

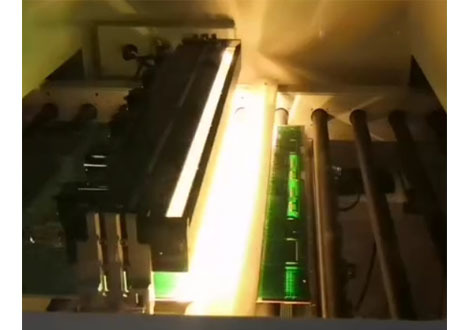

1.3 PCB焊盘外观检测

       在PCB生产工艺中,显影线后会出现焊盘盖油的现象,在此工位及时的检测发现问题,可减少后面的一系列工序,可节省成本。
(1)检测要求
A、压伤:焊盘≧0.5*0.5mm
B、焊盘是否盖油,面积≧0.5*0.5mm
C、焊盘数量:与标准特征图进行比对;
D、检测速度:8s/pcs
E、检测精度:±0.15mm
F、检测兼容产品尺寸:400mmx400mm~720mmx620mm
G、检测兼容产品颜色:绿色、黑色、白色、黄色、蓝色、红色

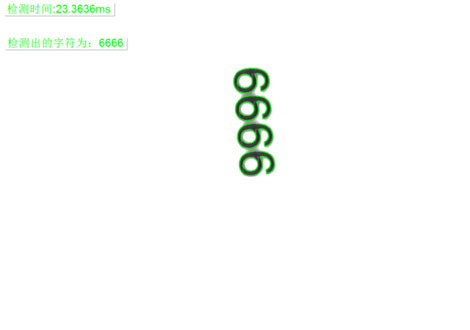

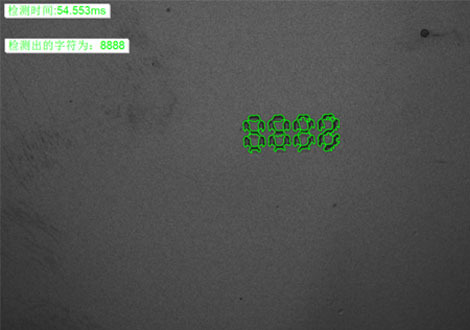

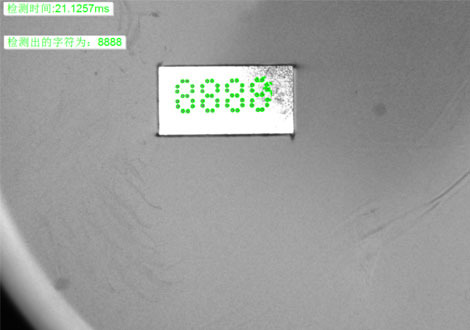

1.4 字符码读取检测

(1)检测要求
1、在板正常运动过程中进行批号检测;
2、检测产品尺寸范围:500mmX500mm
3、兼容不同颜色产品,字符码有通孔、盲孔。

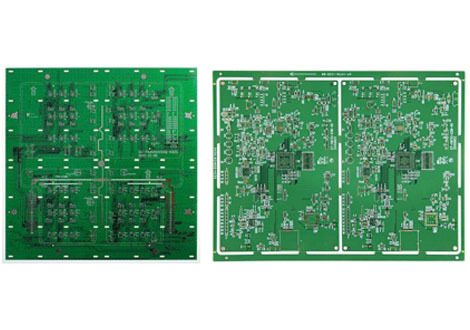

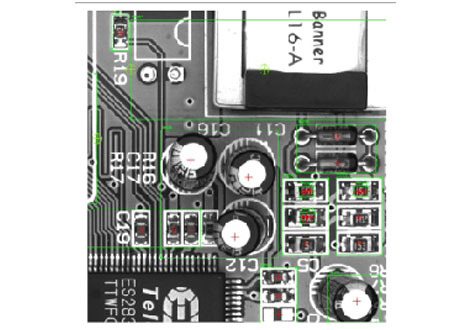

1.5 电路板外观检测
检测要求:包括PCB、BGA、管脚和贴片检测,以及焊点、元件缺失、方向错误等完整性检测。

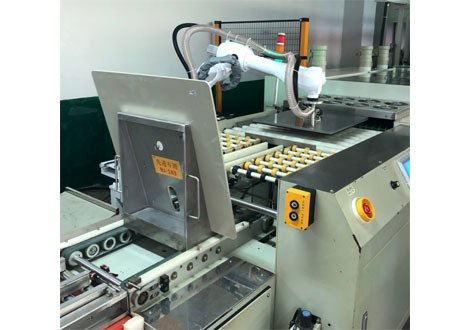

1.6 PCB视觉收料系统
检测要求:
◆视觉定位:动态飞拍,发送坐标给机器人;
◆机器人收料:机器人根据视觉定位坐标实时抓取产品放入指定位置;
◆产品尺寸:400mm*400mm~700mm*700mm,包含有空板和无空板。
